Каталог: Держатели и системы крепления
|
|
Содержание:
Металлические держатели для крепления вплотную к стене ("Lincos", Россия) |
 |
|
Металлические дистанционные держатели позволяют крепить любые панели (стекло, зеркало, пластик и др.) непосредственно к поверхности стены. Крепление возможно со сверлением отверстия в панели или без сверления (за кромку).
В качестве крепления держателя к стене используются, как метизы для гипсокартона (нагрузка на пару - 5-10 кг), так и забивные анкеры (нагрузка на пару - 10-20 кг) - для стен из бетона, полнотелого кирпича, натурального камня.
| |
| Код |
Вид |
Диаметр
шляпки,
мм |
Толщина
панели,
мм |
Цвет |
Материал |
Диаметр
отверстия
в панели, мм |
Нагрузка
на пару, кг |
Материал
стены |
Схема монтажа |
| 5.01 |
 |
22 | 4-5 | 01 - никель | латунь | 8 | 20
(для гипсо-
картона - 10) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон* |
 |
| 02 - под золото |
| 04 - матовый никель* |
| МТ - металлик* | дюралюминий | 8 | 20 | бетон/кирпич/камень |
| 5.02* |
 |
22 | 3-5 | 01 - никель | латунь,
пластик | без сверления | 10
(для гипсо-
картона - 5) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон |
 |
| 04 - матовый никель |
| 5.03* |
 |
22 | 3-5 | 01 - никель | латунь,
пластик | без сверления | 10
(для гипсо-
картона - 5) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон |
 |
| 04 - матовый никель |
| 5.05 |
 |
22 | 4-8 | 01 - никель | латунь,
дюралюминий | 11 | 20
(для гипсо-
картона - 10) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон |
 |
| 04 - матовый никель |
 |
16 | 4-6 | 01 - никель | латунь,
дюралюминий | 11 | 20 | бетон/кирпич/камень |
 |
| 04 - матовый никель* |
| 5.06* |
 |
38.5 | 4-8 | 01 - хром | латунь,
дюралюминий | 11 | 20
(для гипсо-
картона - 10) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон |
 |
| 5.07* |
 |
- | 4-5 | 01 - под серебро | нержавеющая
сталь | - | 10
(на комплект) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон |
 |
| 5.10 |
 |
16 | 4-5 | 01 - никель | латунь | 8 | 10 | бетон/кирпич/камень |
 |
| 02 - под золото |
| 04 - матовый никель |
| 5.11 |
 |
21.5 | 4-5 | 01 - никель | латунь,
пластик | 8 | 20
(для гипсо-
картона - 10) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон* |
 |
 |
16 | 4-5 | 01 - никель | латунь,
пластик | 8 | 20
(для гипсо-
картона - 10) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон* |
 |
| 5.12 |
 |
21.5* | 4-5 | 01 - никель | латунь,
пластик | 8 | 20
(для гипсо-
картона - 10) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон |
 |
| 04 - матовый никель |
 |
16 | 4-5 | 01 - никель | латунь,
пластик | 8 | 20
(для гипсо-
картона - 10) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон* |
 |
| 04 - матовый никель |
| 5.14* |
 |
21.5 | 4-5 | 01 - никель | латунь,
пластик | 8 | 20
(для гипсо-
картона - 10) | 2 варианта исполнения:
- бетон/кирпич/камень;
- гипсокартон |
 |
| 04 - матовый никель |
| 5.25 |
 |
16 | 1-8 | 01 - никель | латунь | 3 | | Пластик, металл, ДСП и др.,
за исключением стекла. |
 |
| 04 - матовый никель |
| 5.26 |
 |
12 | 1-8 | 01 - никель | латунь | 3 | | Пластик, металл, ДСП и др.,
за исключением стекла. |
 |
| 04 - матовый никель |
Подвеска
2.15* |
 |
16 | 4-5 | 01 - никель | латунь | 6 | 10 | универсальный |
 |
| 02 - под золото |
| 04 - матовый никель |
Заглушка
12.01* |
 |
12 | 4-11 | 01 - никель | латунь | Под винт М4 | - | Используется для скрытия
технологических отверстий,
а также для скрепления
между собой различных
материалов. |
 Дополнительно:
 |
| 04 - матовый никель |
| 16 | 4-11 | 01 - никель | латунь | Под винт М4 | - | Используется для скрытия
технологических отверстий,
а также для скрепления
между собой различных
материалов. |
 Дополнительно:
 |
| 04 - матовый никель |
|
|
* Держатели с этими характеристиками поставляются под заказ. |
Металлические дистанционные держатели ("Lincos", Россия) |
|
|
Металлические дистанционные держатели предназначены для крепления к стене вывесок (табличек) из стекла и других материалов. Крепление стекла осуществляется через просверленные в нём отверстия или за счёт зажима края панели заглушкой держателя.
Табличка может располагаться на различном расстоянии от стены (в зависимости от модели держателя).
В качестве крепления держателя к стене используются, как метизы для гипсокартона (нагрузка на пару - 10 кг), так и забивные анкеры (нагрузка на пару - 15-20 кг) - для стен из бетона, полнотелого кирпича, натурального камня.
Настольные металлические держатели для табличек ("Lincos", Россия) |
|
|
Держатели предназначены для изготовления настольных табличек из стекла, акрила и других материалов.
Также держатель позволяет закреплять лист с информацией между двух стекол.
| |
| Код |
Вид |
Диаметр
шляпки,
мм |
Толщина
стекла,
мм |
Цвет |
Материал |
Диаметр
отверстия
в панели, мм |
Схема монтажа |
| 5.23* |
 |
12 | 3-12 | 01 - никель | латунь | 6 |
- увеличить - |
| 04 - матовый никель |
|
|
* Держатели с этими характеристиками поставляются под заказ. |
Также смотрите металлические дистанционные держатели под светодиодную матрицу - для настольных табличек.
Пластиковые дистанционные держатели для скрытого крепления с помощью клея (Россия) |
|
| |
Пластиковые дистанционные держатели состоят из двух элементов, которые, защелкиваясь, образуют неразъемное соединение. Фиксируются без нарушения поверхности изделия: один элемент приклеивается изнутри к монтируемой детали, другой привинчивается к стене. Затем элементы соединяются.
|
|
| Код |
Материал |
Удаление панели
от стены, мм |
Цвет |
Температура
эксплуатации |
| ПВХ | поливинилхлорид | 15, 20, 24 | белый, черный, серый | -40 до +120 °С |
| ДД | "грибок" - из полистирола,
основание - из полиэтилена
высокого давления | 15, 20, 24 | белый, черный,
полупрозрачный ("опал") | |
 |
 |
| Держатели ПВХ |
Держатели ДД |
Держатели со светодиодной подсветкой* ("Lincos", Россия) |
|
|
* - поставляется под заказ
- Металлические дистанционные держатели под светодиодную матрицу - для крепления к плоскости
- С помощью этих металлических дистанционных держателей со встроенной светодиодной подсветкой можно легко изготовить светящуюся стеклянную табличку или вывеску. Табличка крепится на держателях со сверлением отверстия в стекле. В держатели устанавливается миниатюрная светодиодная матрица, которую необходимо подключить к блоку питания (9 В).
- Используется принцип торцевой подсветки: свет беспрепятственно проходит внутри стеклянной таблички, рассеиваясь только в тех местах, которые встают на его пути в виде препятствий, т.е. на матовых участках стекла и на гранях по контуру вывески. На табличку можно нанести любой рисунок или надпись с помощью глубокого матирования или гравировки, эти изображения будут светиться.
| Код |
Вид |
Диаметр
шляпки, мм |
Удаление
панели
от стены, мм |
Толщина
стекла, мм |
Цвет |
Материал |
Диаметр
отверстия
в панели, мм |
Нагрузка
на пару, кг |
Материал
стены |
Минимальная
толщина
стены, мм |
Схема монтажа |
| 7.01 |
 |
| | 10-15 |
Н - нержавеющая сталь | нержавеющая сталь | 35 | 75 | капитальные стены | 200 |
- увеличить - |
| 7.03 |
 |
| 30 | 6-8 |
01 - никель | латунь | 32 | 10 | гипсокартон | - |
- увеличить - |
-
- Металлические дистанционные держатели под светодиодную матрицу - для настольных табличек
- Держатель в комплекте с матрицей предназначен для изготовления настольной таблички из стекла (акрила) со светодиодной подсветкой нанесённого на стекло изображения.
-
| Код |
Вид |
Диаметр
шляпки, мм |
Толщина
стекла, мм |
Цвет |
Материал |
Диаметр
отверстия
в панели, мм |
Схема монтажа |
| 7.07* |
 |
39 | 8-10 |
01 - никель | латунь | 32 |
- увеличить - |
* Держатели с этими характеристиками поставляются под заказ.
|
-
- Светодиодная матрица торцевой подсветки МКС-2-12
- Матрица торцевой подсветки "МКС-2" - представляет собой светодиодный модуль на жесткой печатной плате, на которой установлены светодиодные кристаллы одного цвета излучения, закрытые общей светорассеивающей линзой из оргстекла. Благодаря разъемам матрицы могут собираться в одну электрическую цепь с единым источником питания. В одной цепи возможно сочетание светодиодных матриц разного цвета излучения.
- Светодиодные матрицы применяются для торцевой подсветки прозрачных материалов, контурной подсветки, создания световых эффектов. Конструкция матрицы и маленькие габаритные размеры удобны для ее монтажа в любые стандартные конструкции без дополнительных доработок. Светодиодная матрица легко монтируется в дистанционные держатели, опоры для стеклянных столов, полок, аудио-видео стоек
- Это безопасный и экономически привлекательный источник света за счет высокой надежности работы, низкого тепловыделения, высокой виброустойчивости и механической прочности, низкого энергопотребления, сверхдолгого срока службы и минимальной потребности в обслуживании.
| Тип светодиодной матрицы |
МКС-2-12-630 |
МКС-2-12-590 |
МКС-2-12-535 |
МКС-2-12-470 |
МКС-2-12-W |
Длина волны излучения (цвет
излучения источника света), нм |
630 | 590 | 535 | 470 | белый |
| красный | желтый | зеленый | синий |
| Сила света (торец), кд |
1.3 | 0.9 | 1.6 | 0.8 | 4.0 |
| Количество светоизлучающих кристаллов |
12 |
| Напряжение питания |
9 В (постоянное) |
| Потребляемая мощность |
не более 1.5 Вт |
| Диапазон рабочих температур |
от -30°C до +45°С |
| Габаритные размеры |
Ø30 x 20 мм |
| Гарантия |
2 года |
-
- Схема монтажа светодиодной матрицы в держатель 7.01Н
- Схема монтажа светодиодной матрицы в держатель 7.03 (гипсокартон)
-
- Блок питания AC-220-Si-10-9-1000
- Блок питания предназначен для питания различных устройств с входным напряжением 9 В, потребляемым током до 1 А.
- Блок питания собран в пластмассовом корпусе. Для интерьерного применения.
| Количество подключаемых матриц |
не более 8 шт. |
| Входное напряжение, B |
220 |
| Частота питающей сети переменного тока, Гц |
50 |
| Потребляемая мощность, Вт |
10 |
| Выходное стабилизированное напряжение, В |
9 |
| Максимальный ток нагрузки, не более, А |
1.0 |
| Масса, кг не более |
|
| Габаритные размеры, В х Ш х Г |
|
| Рабочий диапазон температур |
|
| Гарантия |
1 год |
- Блок АС-220-Si-10-9-1000 может поставляться в двух вариантах: непроходной (сам адаптер подключается в розетку) и проходной (подключается в линию).
- Возможна поставка блока питания АС-220-Si-10-9-650 для подключения не более 6 матриц (только не проходной - сам адаптер подключается в розетку).
-
- Кабель CQR
-
- Кабель с многопроволочными лужеными медными жилами. Для удобства в конструкции кабеля предусмотрена монтажная нить.
- Число жил: 2.
- Сечение токопроводящей жилы, мм²: 0.22.
- Число проволок в жиле: 7,
- Продажа - на метраж, кратно 1 м.
|
|
Тросовые системы для крепления стекла |
Узлы для крепления панелей на трос
Скачать инструкцию…..
Кронштейн
ТС 5.01 (универсальный)
|
|
Используется
для крепления полок на тросе в
различных плоскостях.
Толщина полок - 4-8 мм
Диаметр
троса - 2мм
Материал - латунь
Покрытие - никель
Исполнение:
01- никель,04- матирование, никель
|
Кронштейн
ТС 5.02 (универсальный)
|
|
|
Используется
для двухстороннего крепления полок на тросе в различных
плоскостях.
Толщина полок - 4-8 мм
Диаметр троса - 2мм
Материал - латунь
Покрытие - никель
Исполнение:
01
- никель,
04
- матирование, никель
|
Кронштейн
ТС 5.04
|
|
|
Используется
для вертикального крепления панелей на тросе.
Толщина панели
- 4...6 мм.
Диаметр троса - 2 мм.
Материал -
латунь
Исполнение:
01-никель;
04- матовый никель
|
Кронштейн

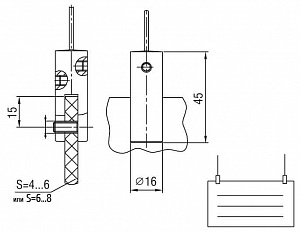

ТС 5.03, S=4-6 мм
|
|
|
 Используется
для крепления стекла на тросе (верхний захват).
Отверстие в
полке - 6 мм
Толщина
полок -
4-6 мм
Диаметр троса - 2 мм
Материал - латунь
Покрытие -
никель
|
Кронштейн
ТС 5.03, S= 6-8 мм
|
|
|
Используется для крепления стекла на тросе (верхний
захват).
Отверстие в полке - 6 мм
Толщина
полок -
6-8 мм
Диаметр троса - 2 мм
Материал - латунь
Покрытие -
никель
|
Держатель
ТС 4.01
|
|
|
Используется
для вертикального крепления стекла на тросе.
Отверстие в
полке - 5 мм
Толщина полок - 4-10 мм
Диаметр троса -
2мм
Материал - латунь
Покрытие - никель
|
|
|
Держатель
ТС 4.03
|
|
Используется
для вертикального крепления стекла на тросе.
Отверстие
в полке -8 мм
Толщина
полок - 3-6 мм
Диаметр
троса - 2мм
Материал
- латунь
Покрытие
- никель
|
Держатель
ТС 4.02
|
|
|
Используется
для вертикального крепления стекла с двух сторон на
тросе.
Отверстие в полке - 5 мм
Толщина полок - 4-10
мм
Диаметр троса - 2мм
Материал - латунь
Покрытие -
никель
|
Зажим
ТС 3.01
|
|
Используется
для горизонтального крепления полок на тросе.
Отверстие в
полке - 12 мм
Толщина полок - 6-10 мм
Диаметр троса -
2мм
Материал - латунь
Покрытие - никель
|
Зажим
ТС 3.02
|
|
|
Используется
для горизонтального крепления полок на тросе.
Отверстие в
полке - 3 мм
Диаметр троса - 2мм
Материал -
латунь
Покрытие - никель
|
|
Узлы для крепления троса к плоскости
Узел
ТС 1.01
|
|
Используется
для крепления троса к бетонному потолку.
Диаметр троса -
2мм
Материал - латунь
Покрытие - никель
|
Узел
ТС 1.02
|
|
|
Используется
для крепления троса к потолку из гипсокартона.
Диаметр
троса - 2мм
Материал - латунь
Покрытие - никель
|
Узел
ТС 1.03
|
|

|
Используется для крепления троса к ДСП или
массиву.
Диаметр троса - 2мм
Материал -
латунь
Покрытие - никель
|
Узел
ТС 1.04
|
|
|
Используется
для крепления троса к бетонному полу. Обеспечивает
предварительное натяжение троса при установке системы и
компенсацию удлинения троса под нагрузкой.
Диаметр троса
- 2мм
Материал - латунь
Покрытие - никель
|
Узел
ТС 1.05
|
|
|
Используется
для крепления троса параллельно стене.
Диаметр троса -
2мм
Материал - латунь
Покрытие - никель
|
Узел
ТС 1.06
|
|
|
Используется
для крепления троса к стене.
Диаметр троса - 2мм
Материал
- латунь
Покрытие - никель
Исполнение:
01 -
никель, 04 - матирование, никель
|
Узел
ТС 1.07
|
|
|
Используется
для крепления троса к стене с возможностью натяжения
троса.
Диаметр троса - 2мм
Материал - латунь
Покрытие
- никель
Исполнение:
01 - никель, 04 - матирование,
никель
|
|
Сопутствующие товары (ТС)
Шайба
ТС 2.01
|
|
Используется
для крепления на тросе с целью декорирования отверстия под
трос в подвесном потолке.
Диаметр троса - 2мм
Материал
- латунь
Покрытие - никель
|
Трос
|
|
|
Стальной
электрооцинкованный трос диаметром 2 мм.
Рабочая нагрузка
48 кг.
Разрушающая нагрузка 240 кг.
|
|
