Каталог: Лампы и комплектующие к ним

Люминесцентные лампы применяются для освещения помещений, в рекламном производстве: для подсветки световых коробов и объёмных букв, для внутренней подсветки в игровых автоматах, а также для освещения рекламно-выставочных стендов, витрин, залов торговых центров и для других целей - везде, где нужен яркий белый свет. Более рассеянный, чем у других источников, свет и разнообразие размеров люминесцентных ламп позволяет подсветить большую площадь.

Для создания равномерного светового поля рекомендуем располагать лампы на расстоянии 30 см друг от друга. Небольшие монтажные размеры системы подсветки, собранной на основе люминесцентных ламп, дают возможность незаметно расположить её за козырьком на стенах, потолке или в алюминиевом профиле.

Спектр излучения, который имеют энергосберегающие люминесцентные лампы зависит от состава люминофора, покрывающего ее внутренние стенки. Разный состав дает разную цветовую температуру. Лампы с температурой цвета 6400 К называют "люминесцентными лампами дневного света".

• "PHILIPS"

• "HAVELLS SYLVANIA" - Германия

• "OSRAM" - Германия

Лампа-кольцо

Цветные люминесцентные лампы

Цветные люминесцентные лампы являются своеобразной альтернативой неоновым трубкам. Они удобны в монтаже и очень хорошо вписываются в интерьер - в выключенном состоянии они имеют обычный белый цвет и незаметны на потолке и других белых поверхностях, а при включении становятся цветными.

Возможными областями применения могут быть:

   - системы освещения в залах дискотек и клубов;

   - подсветка разнообразных ниш на фасадах зданий;

   - входы и витрины магазинов и торговых павильонов;

   - другие варианты оформления - везде, где необходимо получить насыщенный цветной свет.

Лампы ультрафиолетового излучения

Ультрафиолетовые лампы применяют для облучения вывесок и конструкций, созданных из флюоресцентных пластиков, оклеенных плёнками или окрашенных специальными красками, способными светиться при облучении ультрафиолетом. Наиболее ярко данный эффект проявляется в затемненных помещениях - барах, клубах, дискотеках и концертных залах.

Описание

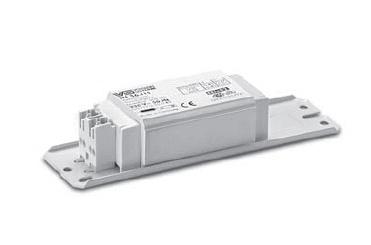

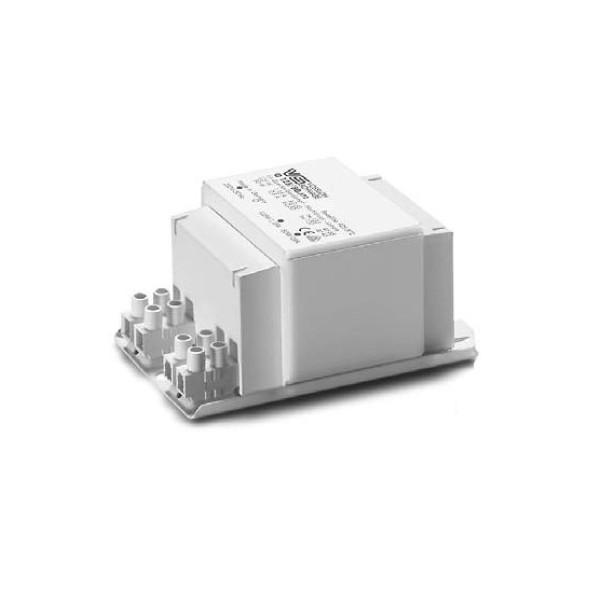

Электромагнитный балласт (дроссель) подключается последовательно с люминесцентной лампой. Параллельно лампе подключается стартер. Дроссель формирует за счёт самоиндукции запускающий импульс, а также ограничивает ток через лампу. Преимуществом электромагнитного балласта является простота конструкции и невысокая цена. В ассортимент VS по компонентам для компактных и трубчатых люминесцентных ламп входят электронные и электромагнитные пускорегулирующие аппараты, патроны, конденсаторы и патроны для стартеров. Электромагнитные пускорегулирующие аппараты компании Vossloh-Schwabe отличаются необычайно низкими отклонениями значения импенданса, которое в процессе производства в каждом пускорегулирующем аппарате настраивается индивидуально. Это ведет к увеличению светоотдачи и срока службы ламп.



Электронный пуско-регулирующий аппарат (балласт) для разрядных ламп, используется для обеспечения режима зажигания и стабилизации тока при включении люминесцентных ламп в сеть переменного тока с частотой 50 Гц, номинальным напряжением 220 В.

ЭПРА обладают рядом преимуществ по сравнению с электромагнитными дросселями:

• ЭПРА позволяют подключить люминесцентные лампы без использования стартера.
• ЭПРА обеспечивают стабилизацию силы тока питания лампы, что увеличивает срок ее службы, поскольку токи на пусковых режимах значительно превышают номинальное значение, а это может привести к выходу лампы из строя.
• Исключение из схемы электронного балласта электромагнитного элемента (то есть самой дроссельной катушки) позволило избавиться от шума и повысить коэффициент полезного действия, так как исчезли потери на вихревые токи и нагрев дросселя.
• При помощи балласта зажигание лампы происходит практически мгновенно и без привычного мерцания. В дальнейшем, благодаря схеме автоматической стабилизации тока, обеспечивается ровное свечение без стробоскопических эффектов и вне зависимости от колебаний сетевого напряжения.
• Общее снижение энергопотребления осветительного прибора при использовании ЭПРА может достигать 60%, срок службы источников света (ламп) возрастает примерно на 50%.
• ЭПРА значительно повышают степень безопасности эксплуатации осветительных приборов, поскольку обеспечивают защиту от короткого замыкания и перегрева, подавление радиочастотных помех, отключение неисправных источников света, плавный автоматический перезапуск лампы.
• ЭПРА более легкие, чем электромагнитные дроссели.

Технические характеристики:

Напряжение сети: 198-242 В.

Частота переменного тока: 50-60 Гц.



Серия	Количество и номинал ламп	Тип корпуса	Степень защиты корпуса	Температура эксплуатации, °С	Габаритные размеры (длина х ширина х высота), мм	Вес, гр	Код
ЭПРА-Р	1 лампа на 40-30 Вт	пластиковый	IP30	от -30 до +50	145 х 42 х 35	90	EYZ2x40ED6
	2 лампы на 20-10 Вт	пластиковый	IP30	от -30 до +50	145 х 42 х 35	100	EYZ2x40ED3
	2 лампы на 40-30 Вт	пластиковый	IP30	от -30 до +50	145 х 42 х 35	120	EYZ2x40ED5
	2 лампы на 60-50 Вт	пластиковый	IP30	от -30 до +50	170 х 45 х 35	150	EYZ2x40ED2
ЭПРА-М	2 лампы на 40-30 Вт	металлический	IP40	от -30 до +50	152 х 42 х 25	160	EYZ2x40ED1
ЭПРА-В	2 лампы на 40-30 Вт	пластиковый водонепроницаемый	IP67	от -40 до +50	183 х 51 х 36	160	EYZ2x40ED4



Комплектация

	Встроенные провода двух цветов с пружинными клеммами и увеличенной на 20% длиной, облегчают и сокращают время монтажа.
	В комплект входят монтажные клипсы-ламподержатели, выполненные из пружинистой стали и имеющие отверстия для крепления к рабочей поверхности.

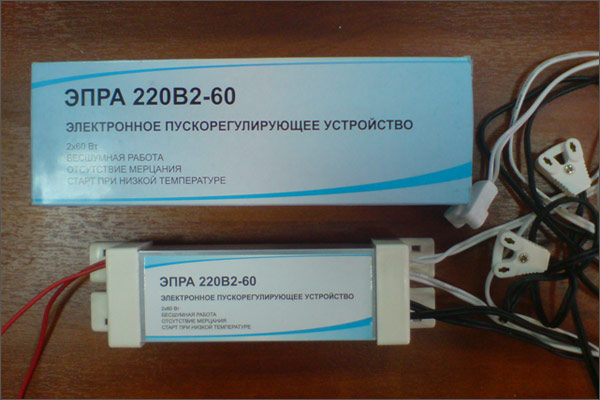

Серия ЭПРА-Р

Исполнение в пластиковом, вентилируемом корпусе со встроенными проводами для подключения ламп.

Наиболее экономный вариант в ценовом сегменте. Корпус изготовлен с расчетом улучшенной вентиляции, что способствует повышению срока службы аппарата.

ЭПРА-Р 1 х 40 Вт	ЭПРА-Р 2 х 20 Вт	ЭПРА-Р 2 х 40 Вт	ЭПРА-Р 2 х 60 Вт



Серия ЭПРА-М

Исполнение в металлическом корпусе со встроенными проводами для подключения ламп.

Металлический корпус обладает улучшенной теплопроводностью и способствует более устойчивой защите от внешних воздействий (проникновения влаги, конденсата и пыли, механических повреждений).

ЭПРА-М 2 х 40 Вт



Серия ЭПРА-В

Исполнение в пластиковом, водонепроницаемом корпусе в комплекте со встроенными проводами для подключения ламп.

Корпус изготовлен из специального полимера и имеет несколько уровней герметизации, что позволяет аппарату не бояться влаги и низких температур до -55°С и существенно продлевает срок его службы.

ЭПРА-В 2 х 40 Вт



Подключение

Описание

Электронные балласты для подключения электролюминесцентных ламп Т5 и Т8. Корпус - алюминиевый, по бокам - пластиковые крышки с отверстиями под крепеж.

ЭПРА могут применяться как внутри, так и снаружи помещений (при условии защиты от попадания влаги).

Комплектация

ЭПРА укомплектованы проводами двух цветов, патронами и клипсами.



Количество и номинал ламп	Напряжение, В	Частота, Гц	Тип ламп	Тип корпуса	Габаритные размеры (длина х ширина х высота), мм
2 лампы на 20-40 Вт	220	50	Т8	металлический	153 х 40 х 28
2 лампы на 58-65 Вт	220	50	Т8	металлический	153 х 40 х 28

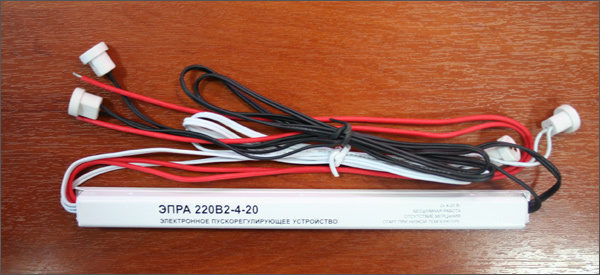

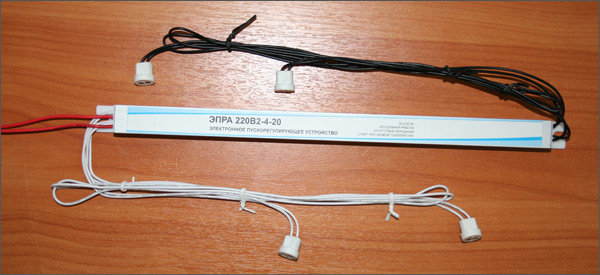

Описание

Габаритные размеры этих электронных балластов позволяют устанавливать их в профиль для создания тонких световых коробов.

ЭПРА может применяться как внутри, так и снаружи помещений (при условии защиты от попадания влаги).

Комплектация

Встроенные провода двух цветов с клеммами.



Количество и номинал ламп	Напряжение, В	Частота, Гц	Тип ламп / диаметр, мм	Тип корпуса	Габаритные размеры (длина х ширина х высота), мм
2 лампы на 4-20 Вт	220	50	Т5 / 16	металлический	214 х 15 х 15
2 лампы на 22-28 Вт	220	50	Т5 / 16	металлический	320 х 18 х 18

Стартеры предназначены для запуска люминесцентных ламп и используются в схеме подключения лампы к дросселю. При одиночном подключении лампы к дросселю используют стартеры на напряжение 220 В. При последовательном подключении на один дроссель двух ламп, используют 2 стартера на напряжение 127 В.

Наименование	Люминесцентная лампа	Схема подключения
Narva BSt 65	4..65 Вт	одиночная 220В
Narva BSt 20	4..22 Вт	одиночная 127В; последовательная 220В
Sylvania FS-11	4..65 Вт	одиночная 220В
Osram St 111	4..65 Вт	одиночная 220В
Osram St 151	4..22 Вт	одиночная 127В; последовательная 220В

		1. ПРА 2. Люминесцентная лампа 3. Стартер
Одиночное соединение люминесцентных ламп	Схема последовательного соединения люминесцентных ламп

Описание

Патроны для Т-ламп отличаются высокой надежностью и безопасностью. Особую роль играют свойства ротора, обеспечивающего надежную теплоизоляцию. Корпус из поликарбоната имеет маркировку температуроустойчивости Т130. Для всех патронов максимально допустимая температура на задней стороне патронов Тм составляет 110°С.

Чтобы подключить одну трубчатую электролюминесцентную лампу, необходимо 2 патрона. При использовании схемы подключения со стартером, один из патронов выбирается со стартеродержателем. Предлагаются накидные и поворотные (более удобные) ламподержатели.

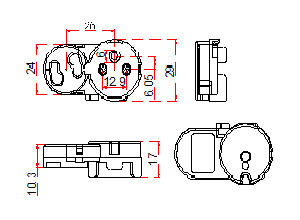

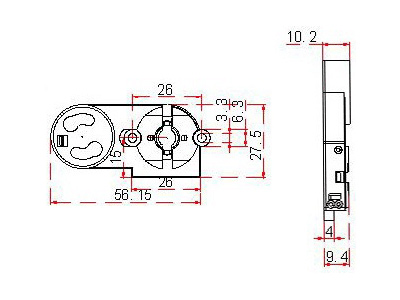

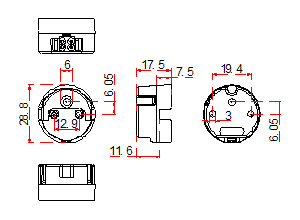

"LST", Великобритания-Китай

Все изделия фирмы "LST" удовлетворяют национальным и международным стандартам безопасности VDE и имеют надлежащие сертификаты качества CE, РОСТЕСТ. Ротор производится из термопластичной пластмассы РВТ (полибутелентерефталата) и обеспечивает долгосрочную тепловую стойкость до 140°С. Фиксация штырьков лампы предотвращает их искривление и обеспечивает хороший контакт.

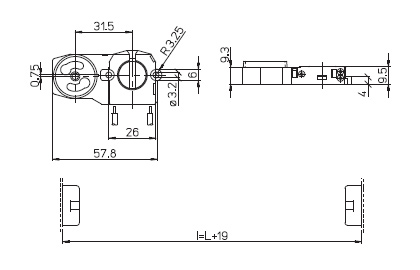

"A.A.G. STUCCHI", Италия

Компания "A.A.G. STUCCHI" основана в 1944 году, имеет международные сертификаты ISO 9002, ISO 14001, ISO 9001 и является одним из крупнейших в мире производителей компонентов для светотехнической индустрии. Степень защиты ламподержателей: IP 20. Номинальный ток и напряжение: 2 А - 250В.

"Vossloh Schwabe", Германия

Компания "Vossloh Schwabe" является мировым лидером по производству и продажам комплектующих для светотехники. Особенностью патронов является большой ротор из полибутелентерефталата, характеризующийся термоустойчивостью. Для обеспечения хорошего контакта и предотвращения искривления штырьков цоколя лампы, ротор снабжен специальными штырьковыми опорами. Степень защиты: IP 20. Номинальная мощность: 2/250. Отверстия под винты М3.

Описание



"A.A.G. STUCCHI", Италия

Корпус из поликарбоната имеет маркировку температуроустойчивости Т110. Степень защиты: IP 20. Номинальный ток и напряжение: 2 А - 250В.

"Vossloh Schwabe", Германия

Корпус из поликарбоната имеет маркировку температуроустойчивости Т110. Степень защиты: IP 20. Номинальная мощность: 600W/600V.

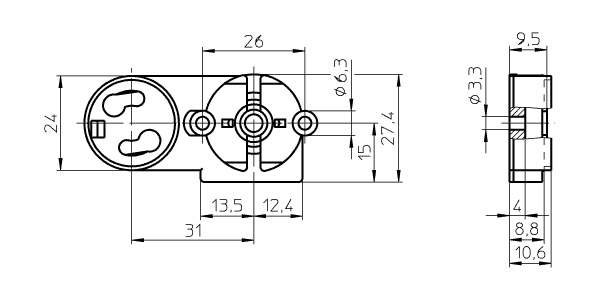

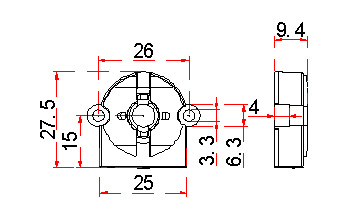

Описание

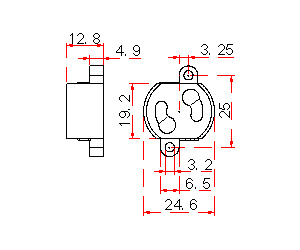

Патроны для стартера, используются при подключении люминесцентных ламп с электромагнитным дросселем и стартером.



"LST", Великобритания-Китай

Стартеродержатели изготовлены из негорючего поликарбоната, температура плавления - 130°С.

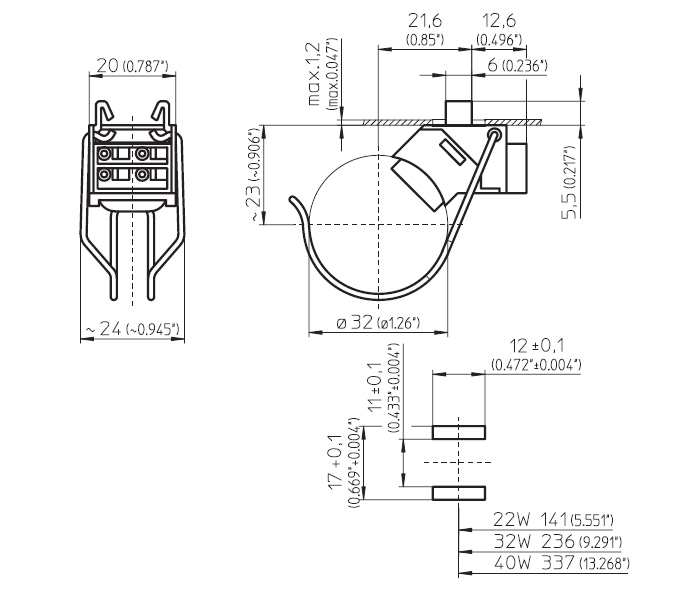

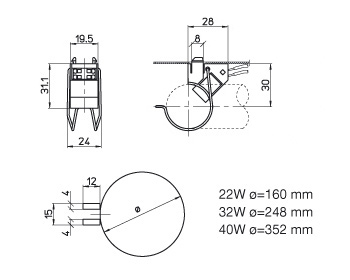

Описание

Держатели для люминесцентных ламп крепятся к опорной поверхности винтом (саморезом) или заклепкой. На одну лампу обычно используют 2 клипсы.



"LST", Великобритания-Китай

Крепежные клипсы изготовлены из хром-никелевой стали.

Галогенные лампы используются в прожекторах внешней подсветки.

Галогенные лампы рекомендуется использовать с защитно-пусковым устройством (ЗПУ), что увеличивает срок эксплуатации в среднем на 70%.

1000W

300W, 500W

150W	12V 50W

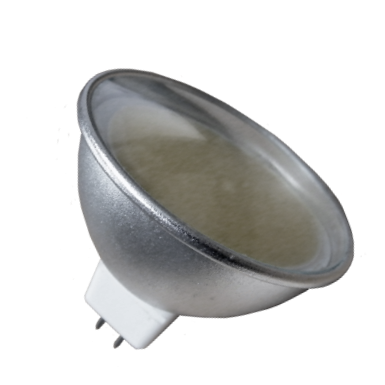

Применяется для интерьерной подсветки.

Напряжение: 12 V , 220 V.

Мощность: 50 W.

Отражатель: фасеточный.

Металлогалогенные лампы используются в прожекторах внешней подсветки.

Металлогалогенные лампы рекомендуется использовать с защитно-пусковым устройством (ЗПУ), что увеличивает срок эксплуатации в среднем на 70%.

250W, 400W	70W, 150W

Лампы накаливания с цоколем Е27, мощностью 10 Вт, напряжение 220 В предназначены для использования в шлейфах типа БЕЛТ ЛАЙТ (BELT LIGHT).

Мощность лампы: 10 W.

Напряжение: 220 V.

Цоколь: Е-27.

Цвет колбы:

     Прозрачный: бесцветный, цветной (красный, синий, зелёный, жёлтый).

     Матовый: белый, красный, синий, зелёный, жёлтый.

Мощность лампы: 10 W.

Напряжение: 24 V.

Длина лампы: 41 мм.

	Лампы с 4 и 5 LED	Лампы с 12 LED

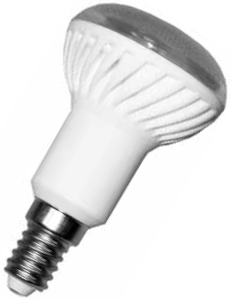

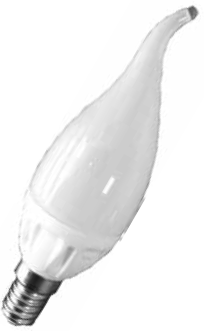

Светодиодные лампы предназначены для декоративного освещения и для использования в шлейфе БЕЛТ-ЛАЙТ (BELT LIGHT).

Belt-Light - это монтажный шлейф с патронами для установки цветных лампочек. С помощью широкой световой гаммы лампочек можно создавать яркие динамичные панно большого формата, а в комплексе с контроллером - эффект "бегущие огни".

В шлейф можно устанавливать лампы накаливания или светодиодные лампы с цоколем Е27. Мощность лампы должна быть для пластикового шлейфа Belt-Light - не больше 10 Вт, для резинового шлейфа Belt-Light - не больше 15 Вт.
